在CAD软件中进行坐标标注时，如果XY值看起来是反的，通常是因为你当前的视图方向是仰视图为了纠正这种情况，你可以调整视图方向，使其变为正视图这样，标注出的坐标XY值就会正确无误当你在CAD中观察一个二维或三维图形时，确保你所使用的视图方向是正确的至关重要仰视图会使得X轴和Y轴的值显示颠倒，从而导致标注的错误通过调整视图，使。

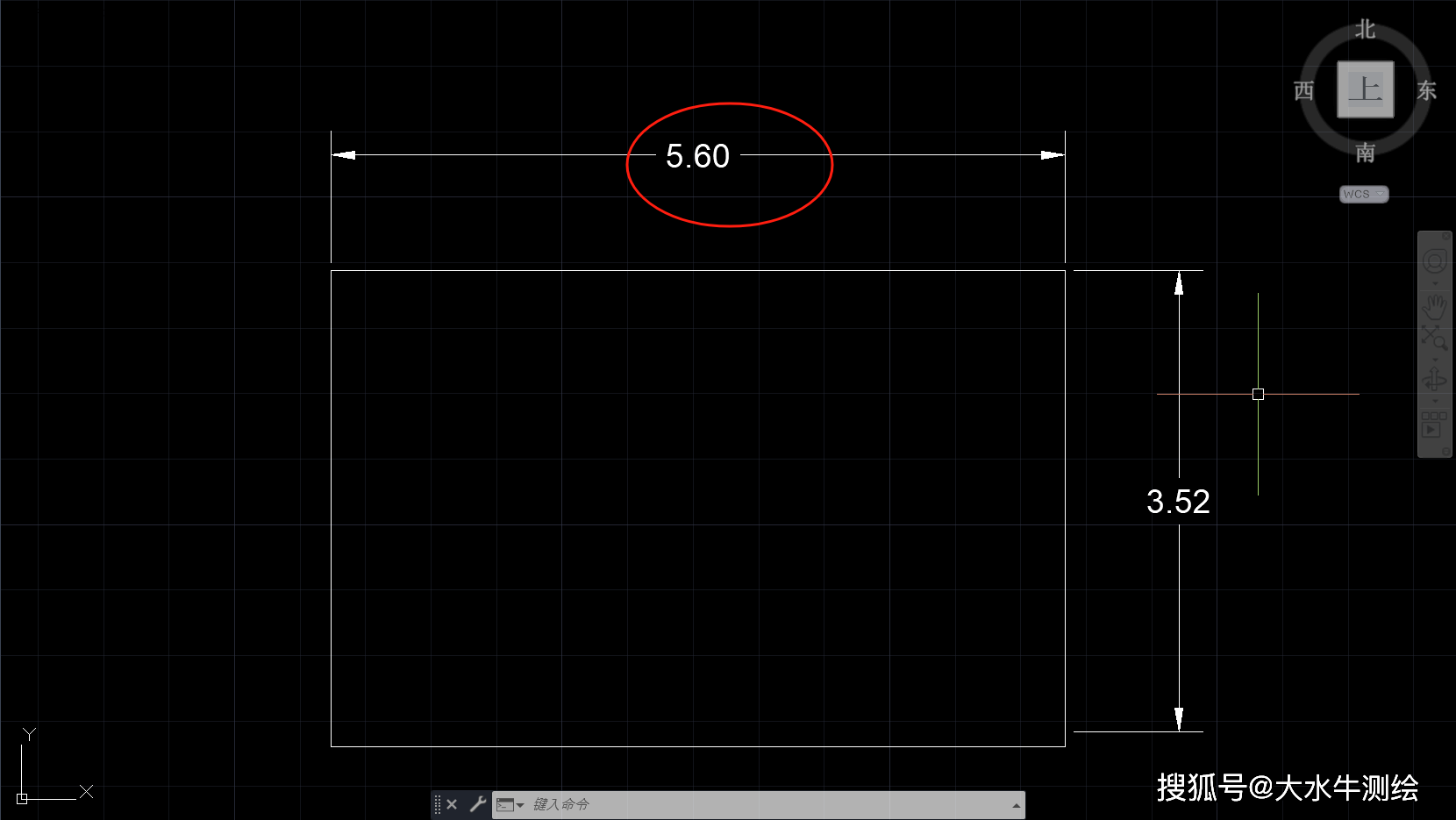

CAD标注文字倒过来是因为在设置中开启了旋转角度，以下是更改方法工具华硕电脑 原料CAD 1首先打开一个CAD文档，看到此文档中的标注是倒着的，如下图所示2右击15找到特性，如下图所示3找到文字选项中的文字旋转，旋转180度，如下图所示4将文字旋转改为0度，标注就会变正了，如下。
CAD平面标注中XY方向相反，是因为CAD软件通常采用的是测量坐标系，而不是数学坐标系具体解释如下数学坐标系Y轴垂直方向，向上为正，向下为负X轴水平方向，向右为正，向左为负象限编号逆时针方向测量坐标系X轴垂直方向Y轴水平方向象限编号顺时针方向由于这两种坐标系在。
在CAD中，坐标标注的xy值之所以看起来反向，是由于测量坐标系统与数学直角坐标系的方向不同在数学坐标中，y轴从原点向下为负，水平x轴从原点向右为正，象限按逆时针方向编号然而，测量坐标系则将纵轴x轴设定为从原点向北为正，向南为负，水平轴y轴从原点向东为正，向西为负，象限则按顺。
因为测量坐标和数学坐标是相反的具体为数学中的平面直角坐标使用垂直轴作为y轴，从原点开始为正，向下为负水平轴为x轴，从原点向右为正，向左为负象限按逆时针方向编号测量上的平面直角坐标系以纵轴为x轴，该轴从原点到北是正值，而南边是负值东西方向的水平轴是y轴，从原点起的东方是。
值得注意的是，在使用ZWCAD时，用户可以根据自己的需求和习惯来定义坐标系这种灵活性使得ZWCAD成为一款非常强大的CAD软件通过合理利用UCS工具栏，用户可以更高效地进行三维设计和绘图，从而提高工作效率此外，UCS功能在ZWCAD中的应用还具有一定的优势例如，在调整视图时，用户可以通过定义新的坐标系来更。
有的是倒置的，可能是因为这两个标注，是在不同的视图状态下创建的比如，一个是在俯视图里标注的，另一个是在仰视图里创建的 1首先打开一个CAD文档，看到此文档中的标注是倒着的2右击15找到特性3找到文字选项中的文字旋转，旋转180度4将文字旋转改为0度，标注就会变正了。
CAD的坐标看起来与实际相反，主要是因为CAD使用的坐标系与大地坐标系在XY轴代表的方向上存在差异首先，需要明确的是，CAD中的坐标系与数学中的笛卡尔坐标系相似，X轴代表横坐标，Y轴代表纵坐标这是CAD软件设计时的标准设定，用于确保图形设计的准确性和一致性然而，在工程放线中常用的大地坐标系。
在CAD软件中绘制图形时，如果输入的坐标值导致图形显示反向，可以通过对调坐标中的x和y值来解决具体操作方法是在输入坐标时，将原本的x坐标值与y坐标值交换位置，重新输入这样调整后，图形在屏幕上将会显示正确例如，假设你想绘制一个点位于x=3，y=4的位置，但实际得到的是一个与预期相反的图形。
CAD坐标分很多种，一般来说，绘图坐标为世界坐标系，也就是往右为正方向X，往上为正方向Y但是有的专业上对坐标的定义是不同的你用的坐标标注软件，可能是工程测量专业的投影坐标比如说高斯投影坐标，也就是地形图上的坐标，是左右方向为Y，南北方向为X，那么标注的时候，看上去就象是反了一样，其实是它特意转换的结果。
CAD的坐标和实际相反，主要是因为两者采用了不同的坐标表示方法具体来说CAD中的坐标表示在CAD软件中，X轴代表横坐标，Y轴代表纵坐标，这与我们常见的数学坐标系是一致的实际工程中的大地坐标表示在实际工程中，特别是放线等应用场景中，使用的是大地坐标在大地坐标中，X代表纵坐标，Y代表横。
完成上述调整后，点击“确定”按钮应用修改回到标注样式管理器，点击“关闭”按钮退出总结 通过调整标注样式中的“线”板块参数，可以控制尺寸界线的长短和起始位置 通过调整“文字”板块中的“从尺寸线偏移”参数，可以改变文字与尺寸线之间的距离 这些调整可以帮助你解决CAD中建筑标注的尺寸界线。

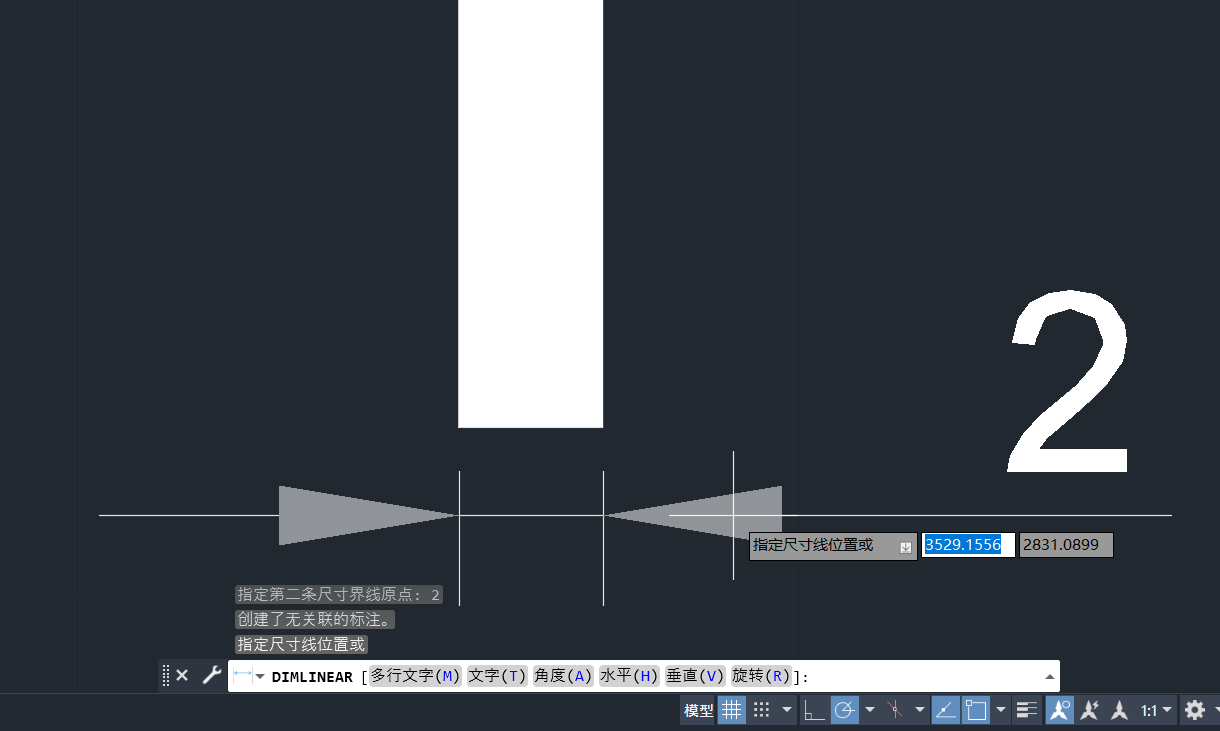

激活引线标注工具之后，先选择“引线箭头优先”参数H输入，再进行引线的绘制就可以了。
1打开一张图纸，如图所示，看见图纸里的文字就像被镜像一样反过来了，讲解一种就是视角的情况2选择菜单栏中的“视图”，如图所示3然后点击“三维视图”4在三维视图里看到有“俯视”，选择即可也就是说，这张被反过来的图纸可能是仰视看到的，那么改变一下视角就能将图纸反过来了5。
CAD中的坐标与实际坐标看似相反，实则是因为坐标系的定义不同，而非真正的相反以下是详细解释CAD坐标系与数学坐标系的一致性在CAD软件中，坐标系的定义与常见的数学坐标系相同即X轴代表横坐标，Y轴代表纵坐标这是CAD软件设计时的基本规则，与数学中的二维平面直角坐标系保持一致大地坐标系的。
CAD的坐标看起来与实际相反，主要是因为CAD使用的是数学坐标系，而工程中常用的大地坐标系在XY轴的定义上与数学坐标系存在差异具体原因如下CAD坐标系在CAD软件中，X轴代表横坐标，Y轴代表纵坐标，这与我们常见的数学坐标系是一致的大地坐标系在工程放线中，常用的是大地坐标系在这个坐标系。
旋转坐标后， 招致文字参考的X方向变了所以文字就颠倒了 你可以这么了解， 绘图区域由于你的旋转而旋转了， 但是显现器没有旋转 为了处置这个效果， Acad提供了plan命令， 将显现器的显现方向对齐到你旋转后的坐标， 输入plan命令， 选ucs一般是默许回车， 你会觉察， 文字又正过去了 回答时间2011。
